Medimos 3.1 cm a partir del dobles que hicimos antes vean
Medimos 3.1 cm a partir del dobles que hicimos antes vean
Le saque el plastico protector y saque las medidas para compartir con ustedes, aqui las tienen:
Espero que les sirva, muchisimas gracias un Saludo desde Argentina.
Después de lavar y secar bien el envase procedi a forralo con adhesivo de papel de aluminio
Después de lavar y secar bien el envase procedi a forralo con adhesivo de papel de aluminio
Después de experimentar con diferentes posiciones al final obtuve el mejor resultado colocando el
Después de experimentar con diferentes posiciones al final obtuve el mejor resultado colocando el

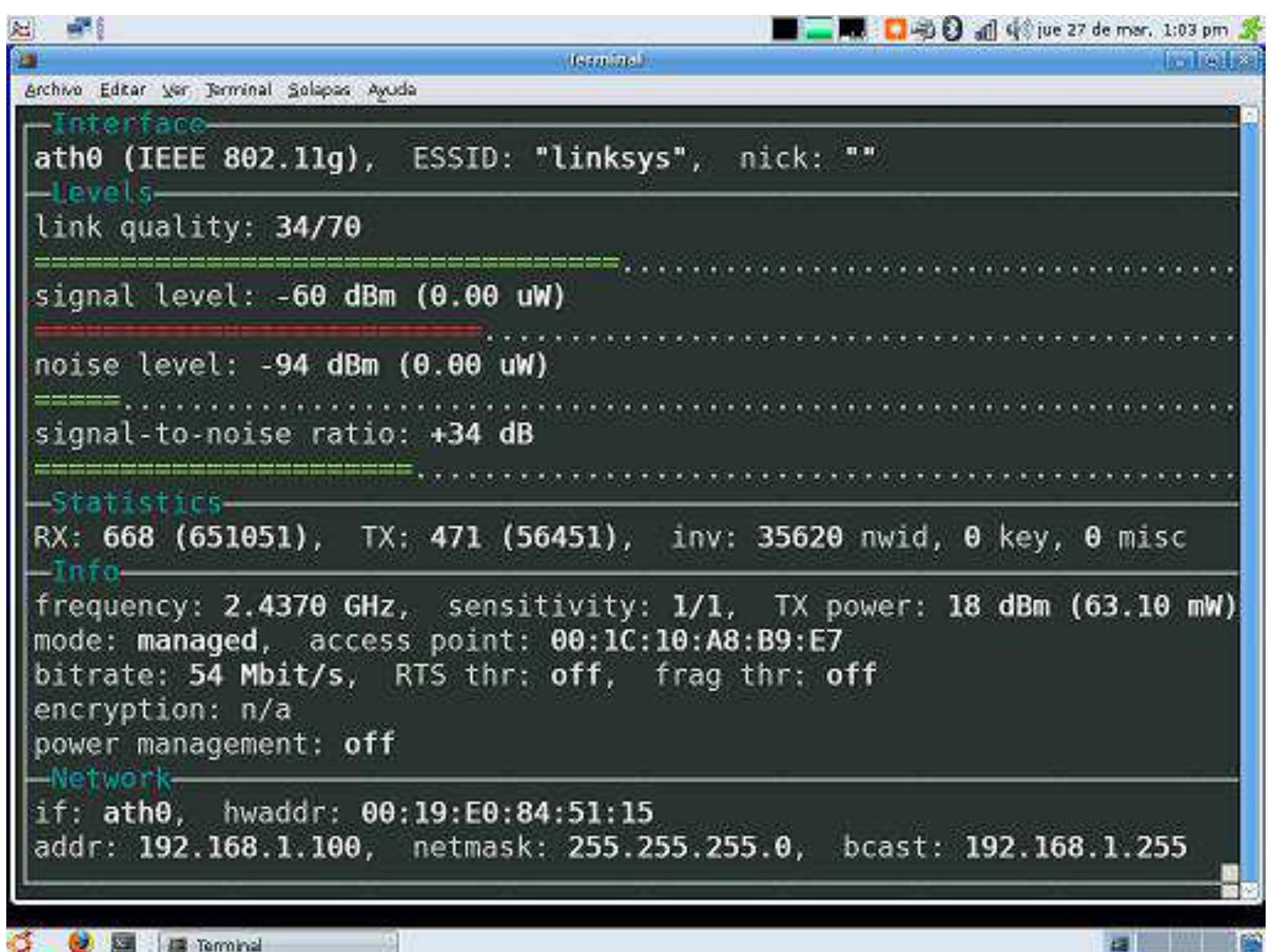

Analizado con Wavemon de LInux.
Paso #3 Medir las dimensiones del Tuba
Primero que nada veamos la siquiente imagen
Ubicacion exacta de la tapa reflectora inferior

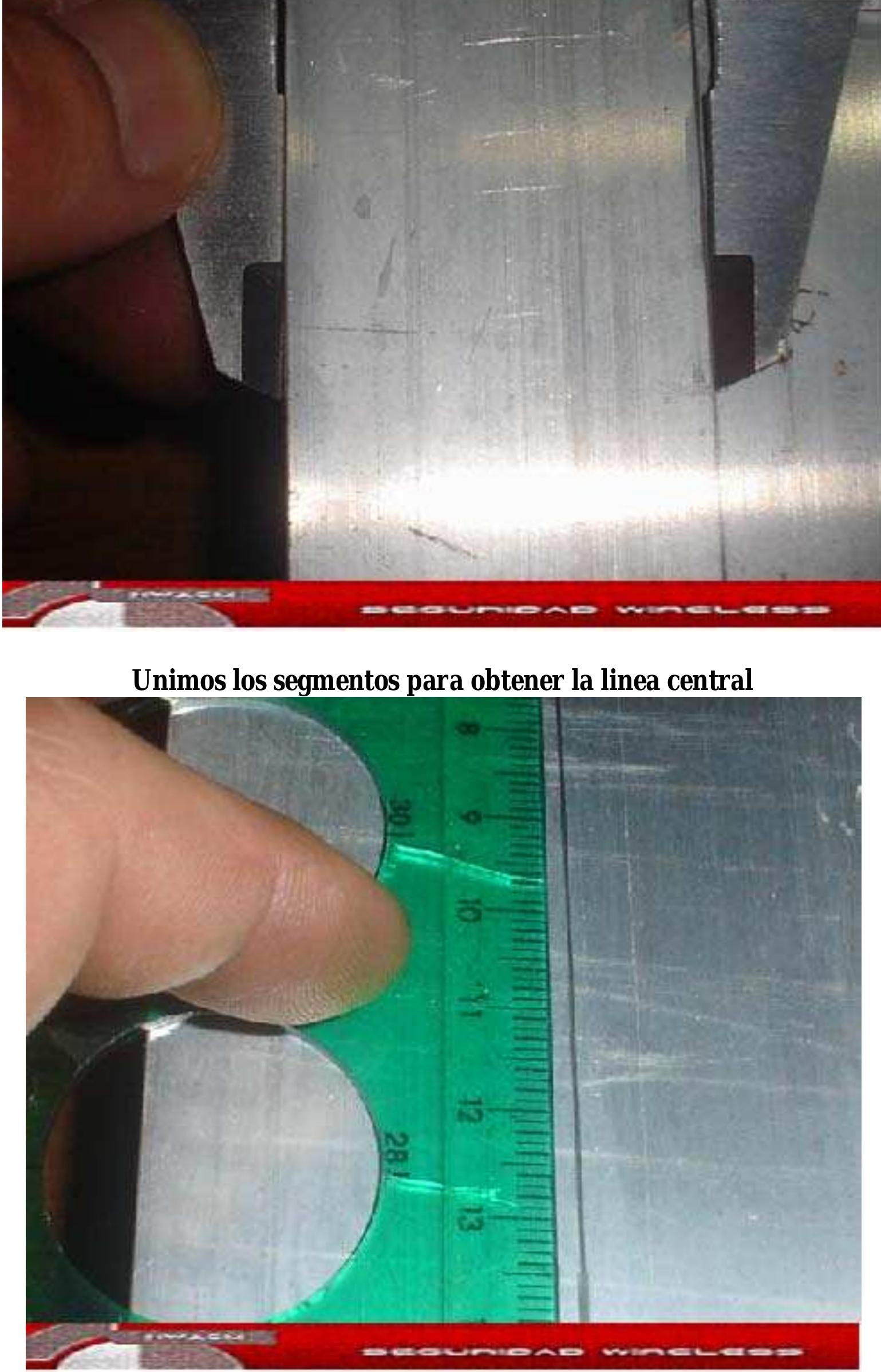

Distancia entre la ranura y la linea central de la guia
Antes que nada ven la siquiente image
Noten que he usado un compas para hacer el semicirculo.
Crimpadora para coaxiales LMR195, 200 y RG58
Aqui os adjunto fotos para que podais ver la idea(perdonad pero fueron hechas con mi mobil)
y el alambre fue sacado del inducido secundario de un transformador.
y el alambre fue sacado del inducido secundario de un transformador.
BiQuad en lata de cereal ( http://tache.unplug.org.ve/?page id=34 )
BiQuad de 2 elementos y
1 Lamina de aluminio de las usadas en las imprentas como matrices de impresion:
1 Barra roscada de unos 16cm de largo (Cuanto mas delgada, mejor).
1 Barra roscada de unos 16cm de largo (Cuanto mas delgada, mejor).
Enrolle apretadamente la lamina en el objeto tubular dandole unas 3 6 4 vueltas
2 6 3 tapas plasticas del bote de papas fritas. li
preferiblemente de menor didmetro que la barra roscada)
Saque el tubo formado y cértelo en segmentos de 3cm.
Con la ayuda de un compas marque circulos de 3cm. y luego recértelos con una tijera.

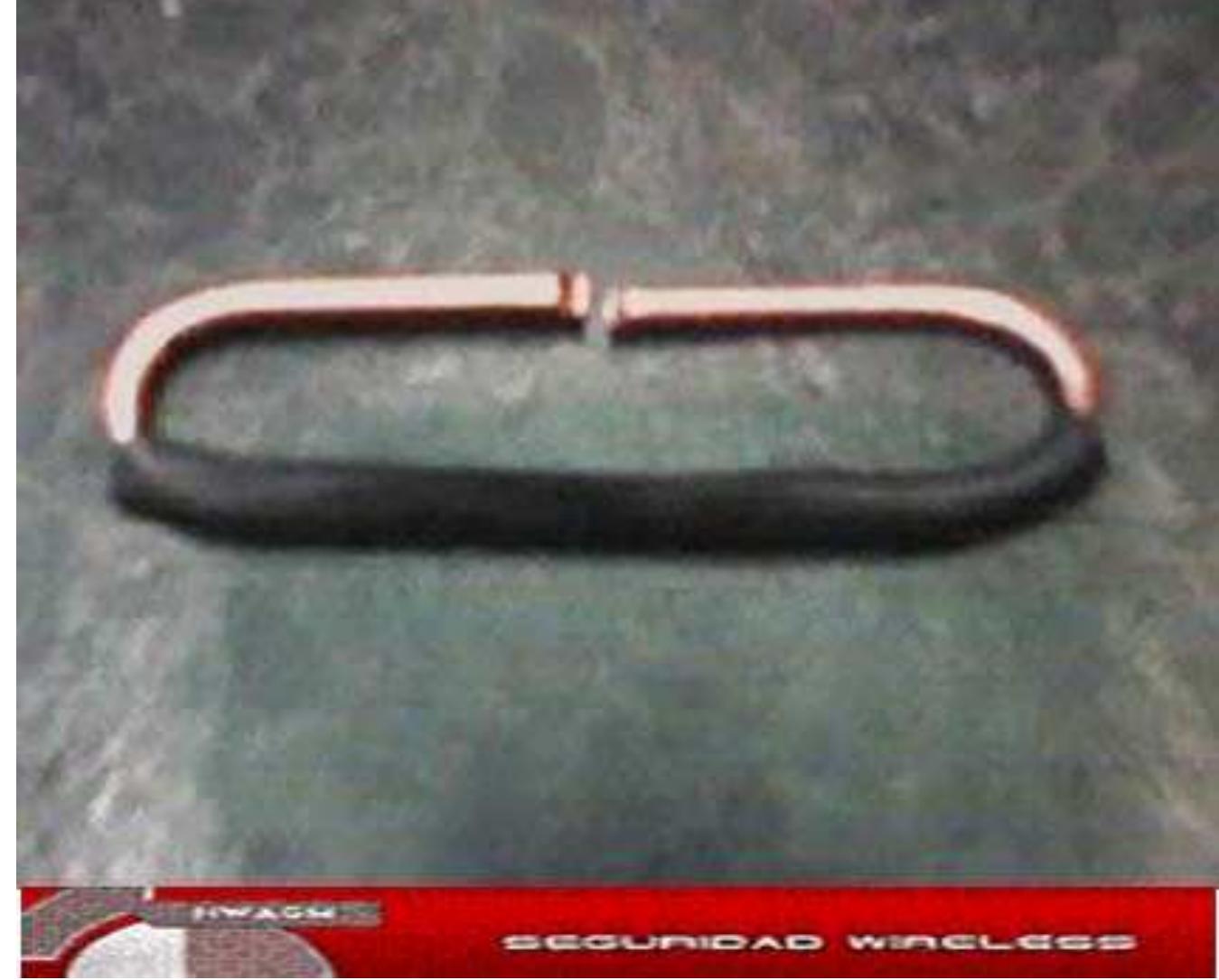

Ahora deben soldar el balun al dipolo, para ello pueden sequir este esquema, vean las imagenes.
Yo particular mente he hecho una adaptacion siguiendo los parametros de la de arriba osea esta..
Despues de todas las perforaciones solo queda forrar la parabola con papel aluminio.
2. Corte alrededor de la marca cuidando de no dafiar la malla y elimine la funda.
2. Corte alrededor de la marca cuidando de no dafiar la malla y elimine la funda.
Dye, Pero que buena pinta se gasta ... ENO? :0 :0 :0

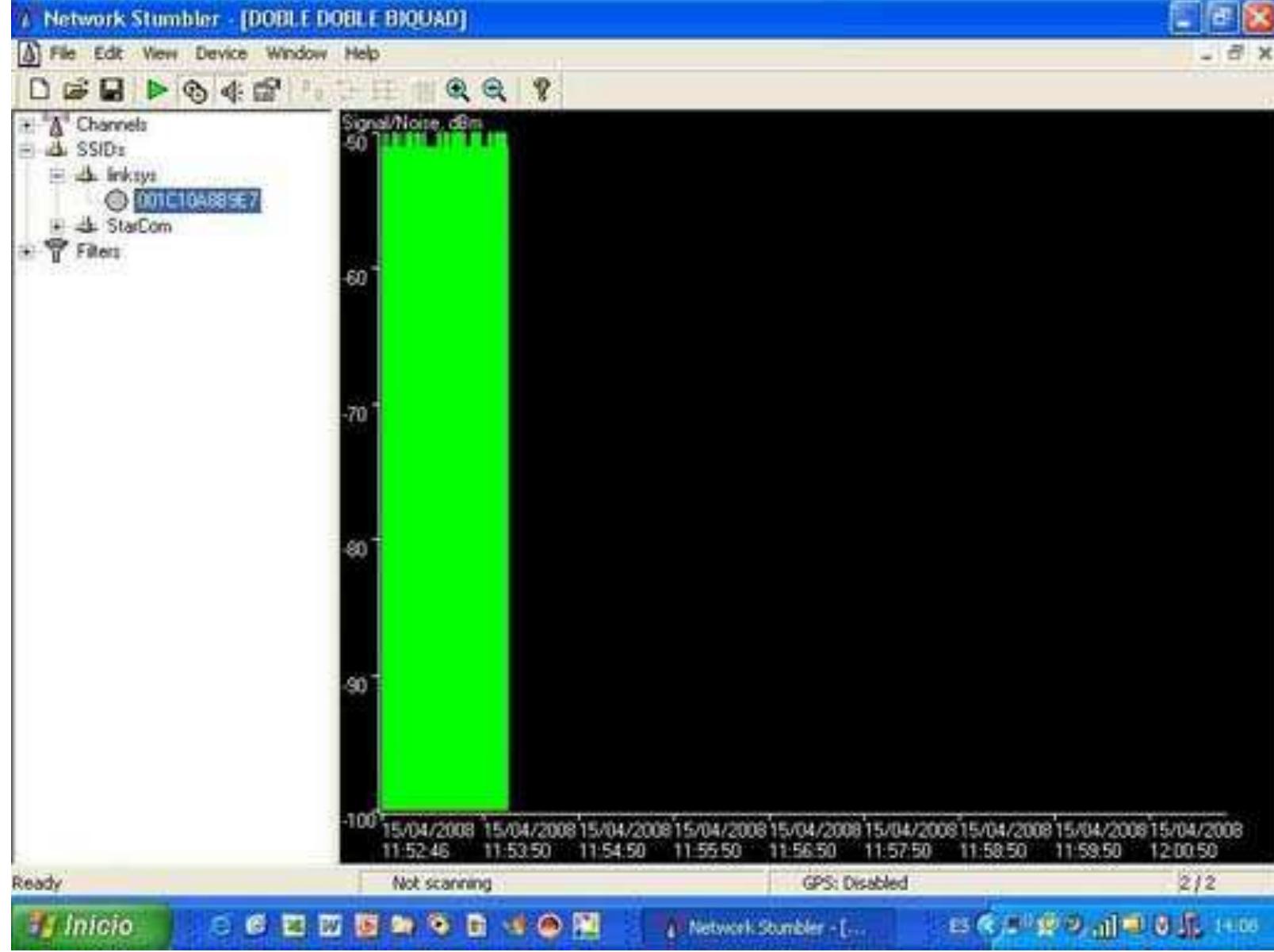

Aqui van las fotos y las imagenes con los resultados:
Horizontal y vertical.
http://foro.seguridadwireless.net/index.php/topic,10831.0.htm
Adhesivo de papel de aluminio:
Adhesivo de papel de aluminio:
Ata. Etc, etc, etc...

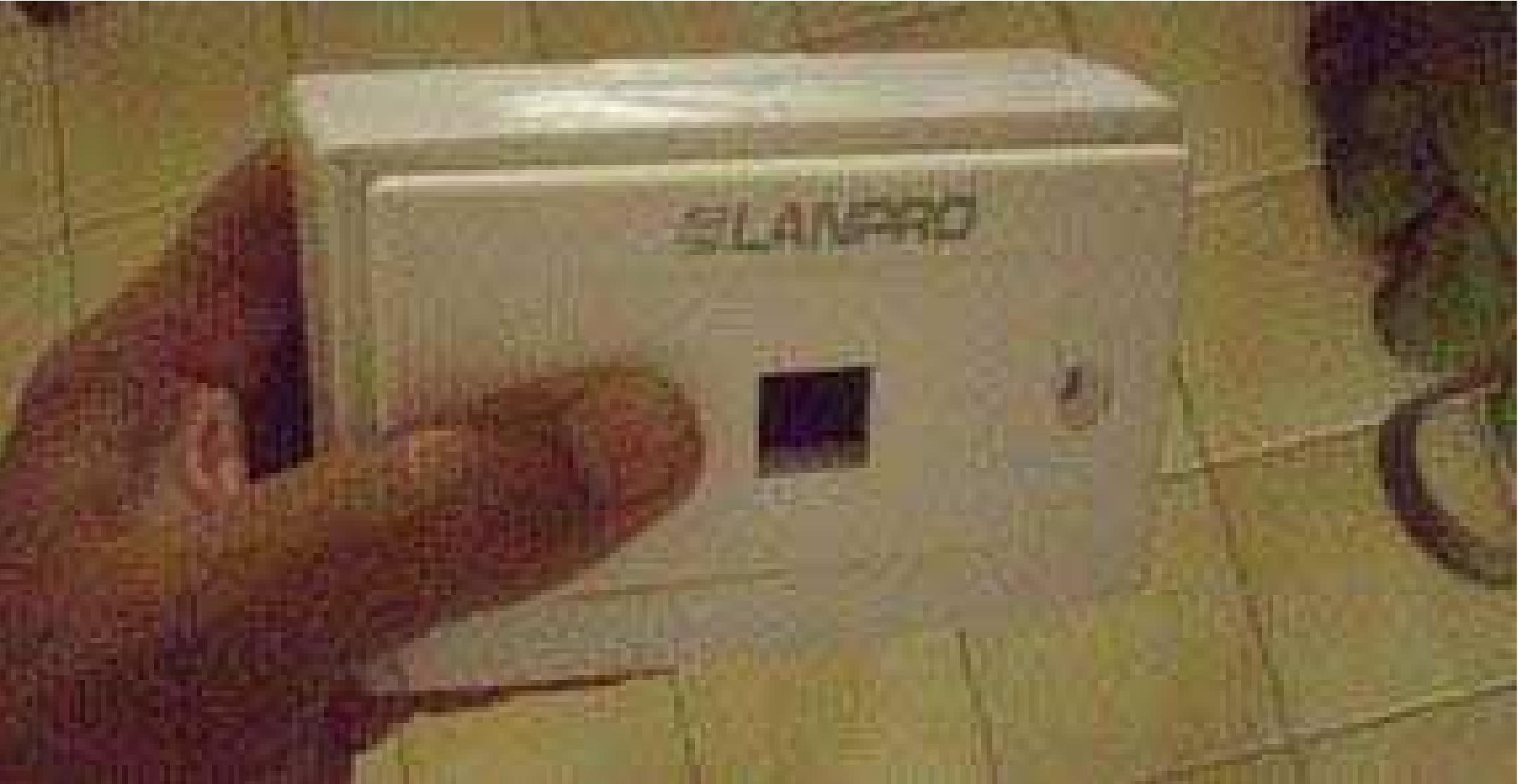

Cajas de distribucion de redes:
Cajas de distribucion de redes:
Cajas de distribucion de redes:

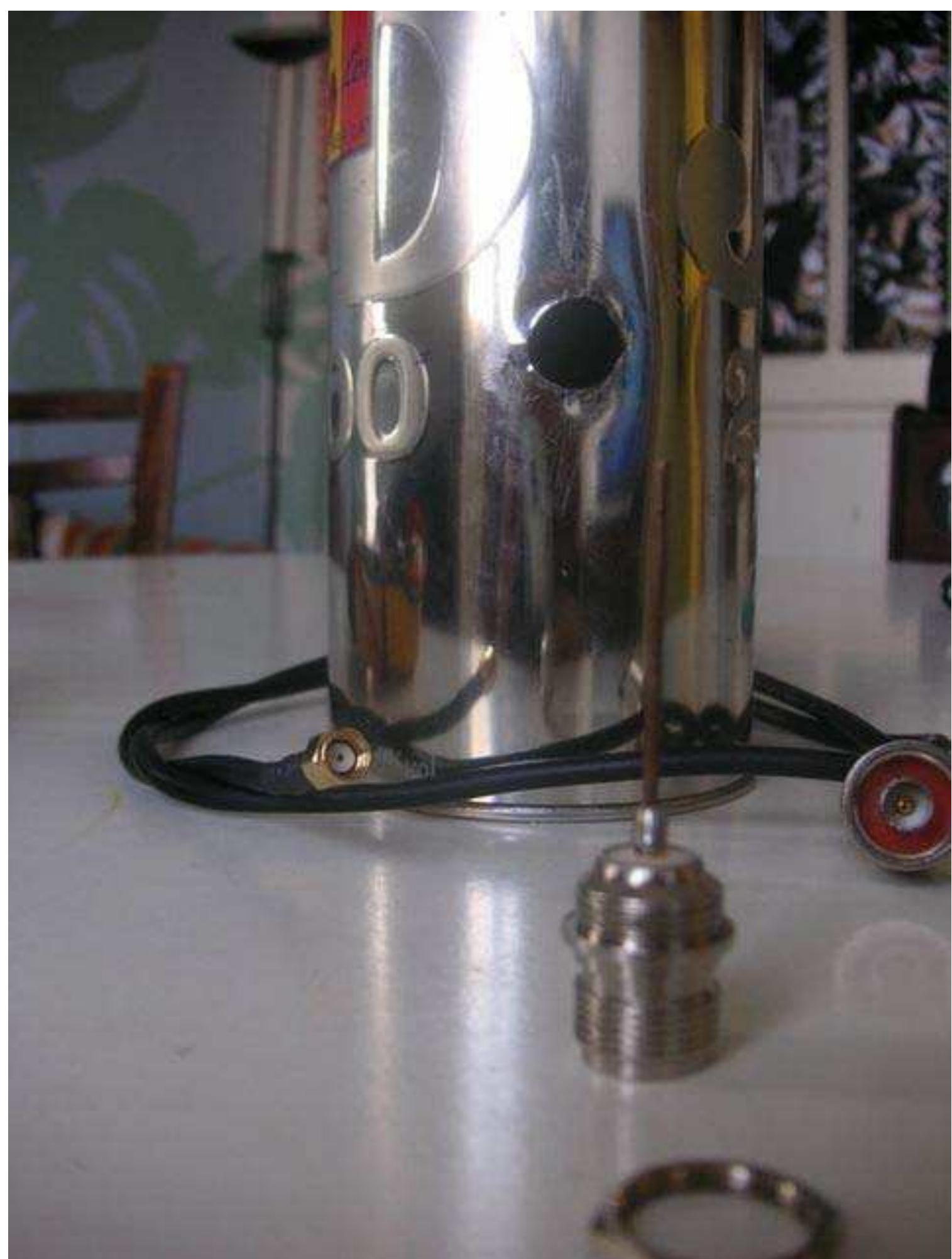

Latas o envases para hacer la famosa “Cantena” (del inglés Can=lata, envase):
Latas o envases para hacer la famosa “Cantena” (del inglés Can=lata, envase):
http://tache.unplug.org.ve/?page id=10
asi que rebuscando, encontré ésto:
vaya se me ha colado, el cable de la antena es el que sale por el extremo izquierdo de la fotografia.
http://www.begwireless.net/index.php?option=com content&task=view&id=98<emid=51
y que luego ajusté a las medidas del cajetin y lo atornillé en la parte trasera de éste segun se
observa en las fotografias adiuntas.

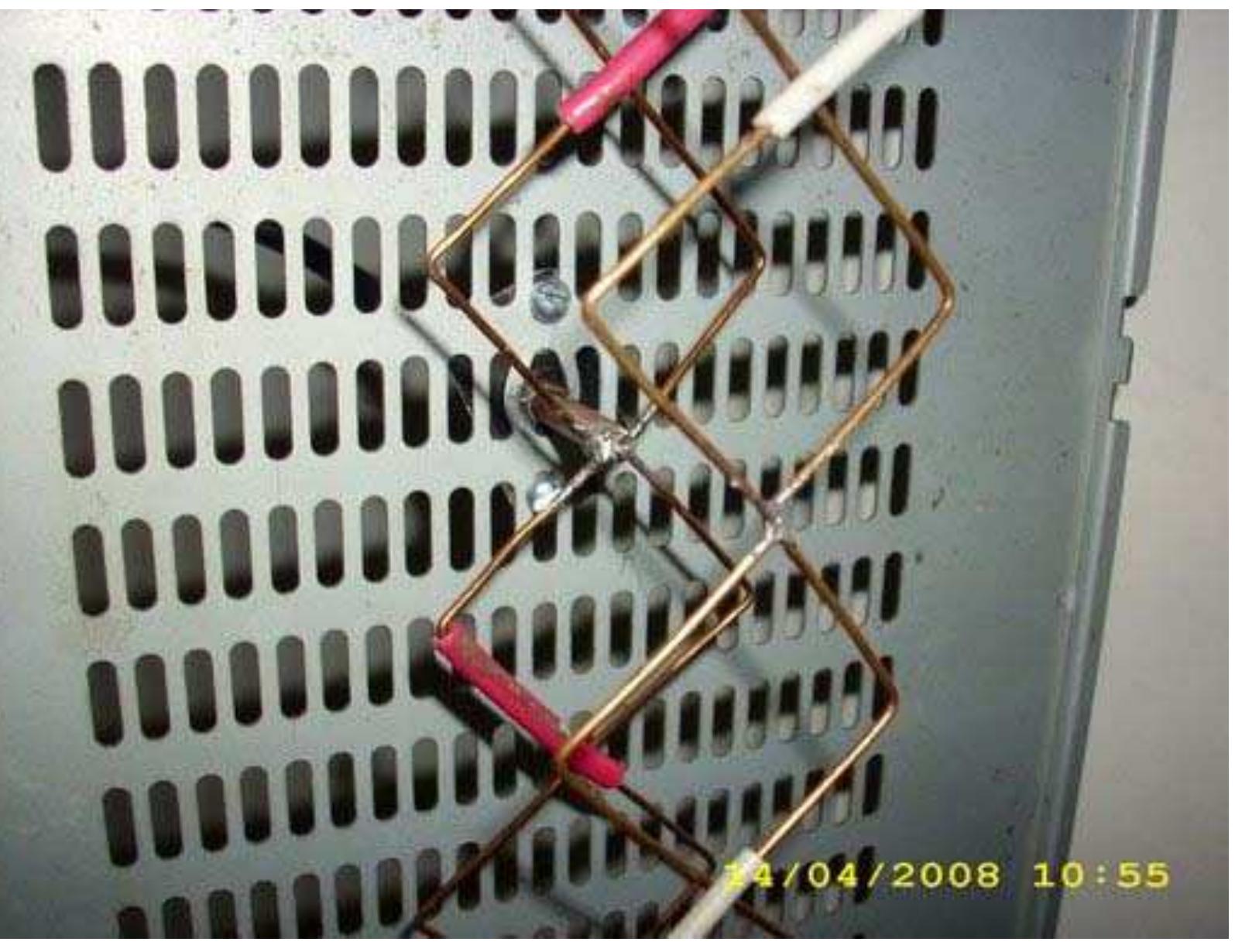

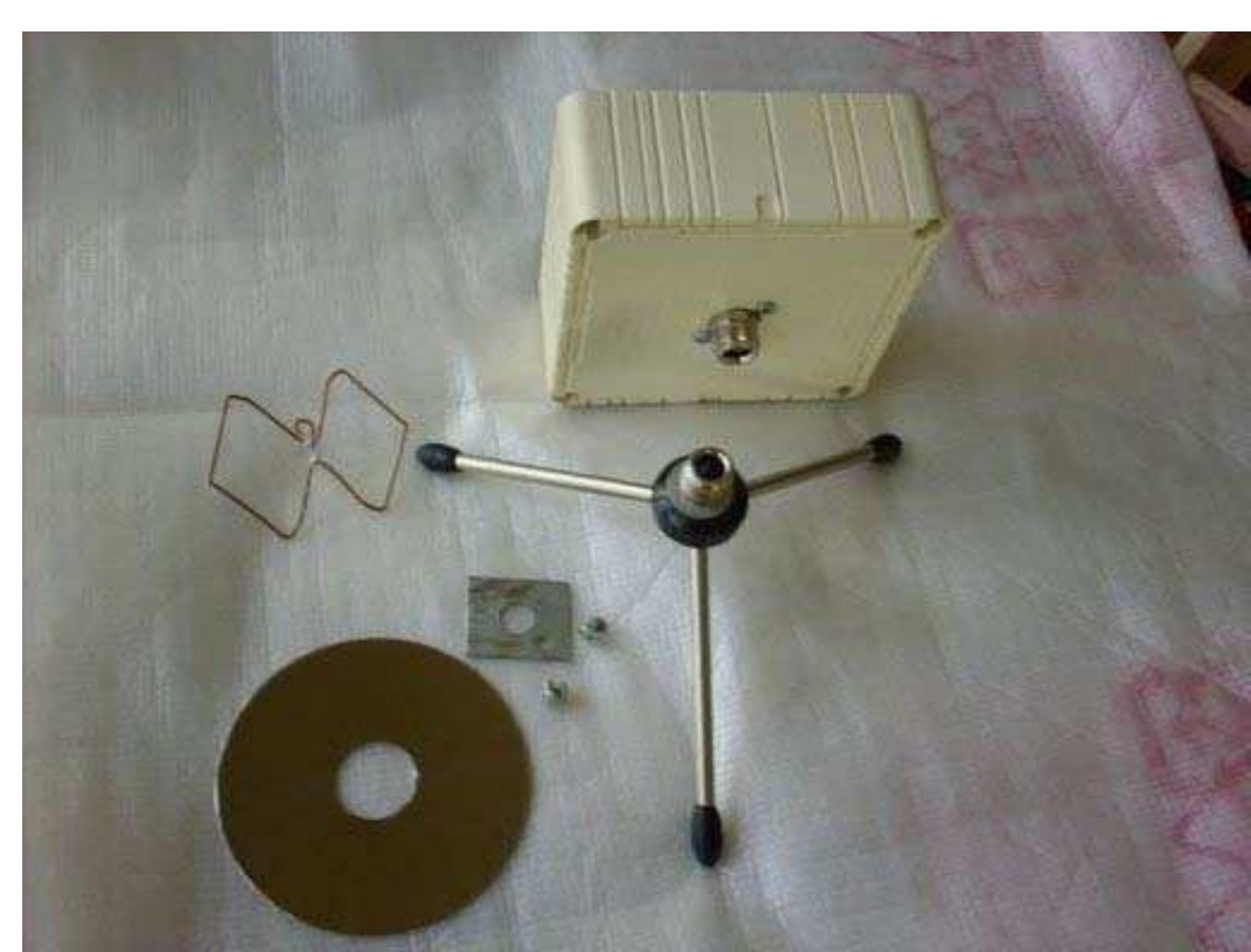

Todo esta montado sobre una l4ampara de mesa fluorescente.
Todo esta montado sobre una l4ampara de mesa fluorescente.
El analisis en Windows XP (Lampro 550G Wireless utility).[/b]
Pringles: Didmetro interno: 72mm Longitud: 157.7mn
Sencilla (Sin directores):

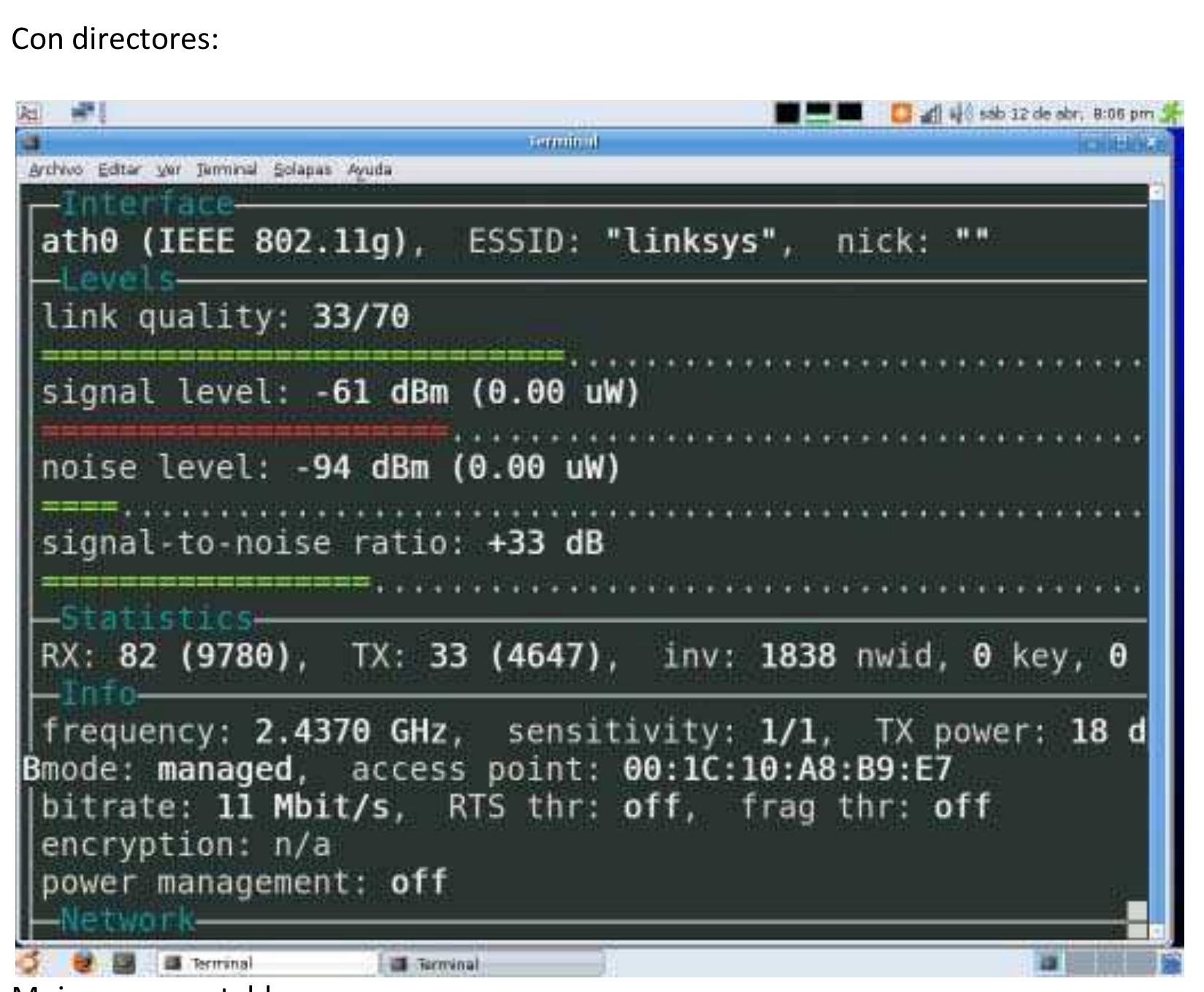

Mejora muy notable...
Isomil cantena: Didmetro interno: 98mm. Longitud: 105mm.
Ovomaltina cantena: Diametro interno: 98m. Longitud: 174mm.
1.- Construir la biquad con las medidas tradicionales. (30.5mm x lado).

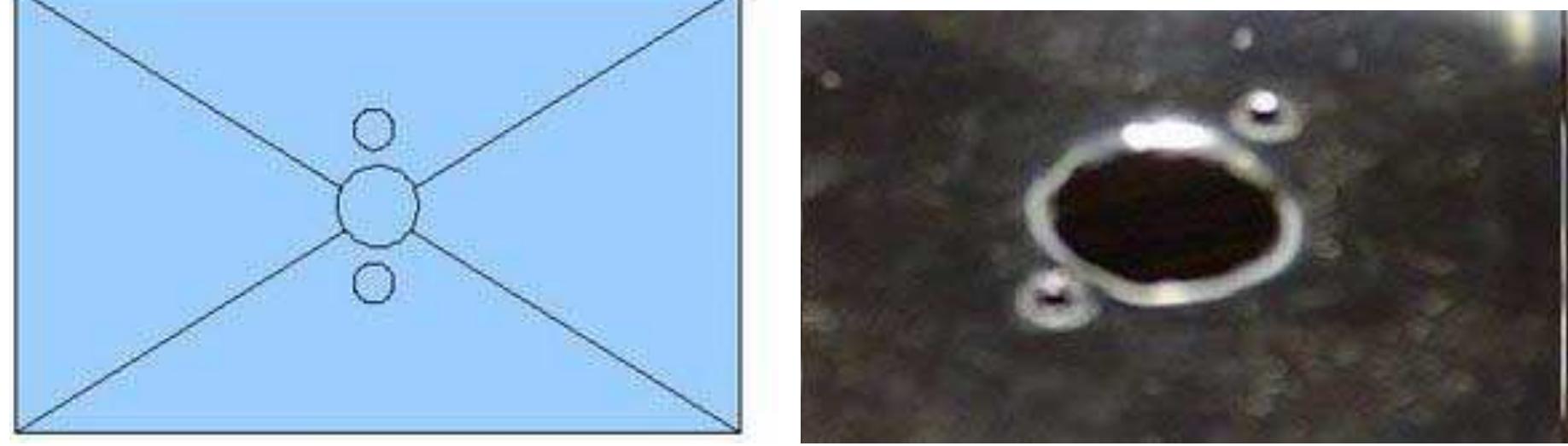

4.- Haga las perforaciones para alojar el conector y los tornillos.
A continuacion las dos sefiales (El AP mas cercano):
Otro enfoque en dibujos esquematizados.
3.3.- Prepare la soldadura usando partes iguales de ambos pomos. Mezcle bien.
3.3.- Prepare la soldadura usando partes iguales de ambos pomos. Mezcle bien.
3.5.- La pieza esta lista. Fijela ahora al reflector. Ejemplos:
3.5.- La pieza esta lista. Fijela ahora al reflector. Ejemplos:
Espero les sea de utilidad.
Este envase tiene un diametro de 111mm y una longitud de 212mm sin la tapa.
La enrollé alrededor del envase asi:
La enrollé alrededor del envase asi:
Luego con la ayuda del adhesivo de papel de aluminio:
Free Image Hosting at ImageShack!
Free Image Hosting at ImageShack!
-uente publicada de su trabajo: http://foro.elhacker.net/index.php/topic,150787.0.html
Se trataba de fabricar esto:

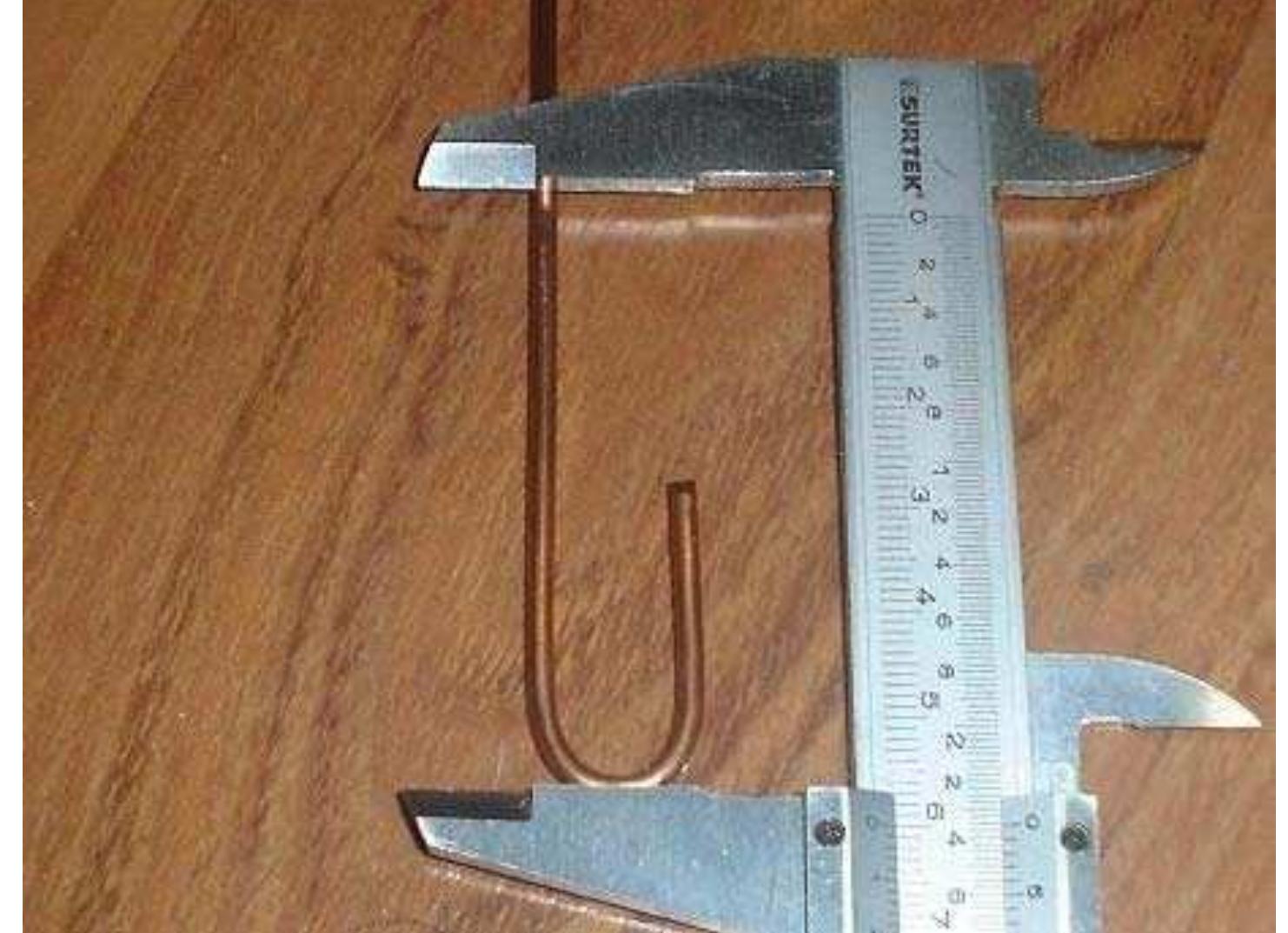

Desde la curva medimos 62mm, marcamos y doblamos a la izquierda.
Desde la curva medimos 62mm, marcamos y doblamos a la izquierda.
Medimos otros 62mm, marcamos y a la izquierda
Medimos otros 62mm, marcamos y a la izquierda
Medimos 31mm desde la curva y doblamos hacia abajo.
Medimos 31mm desde la curva y doblamos hacia abajo.
Itros 31mm desde la curva y a la derecha
Ahora medimos 31mm y hacia abajo
En el dobles ahora medimos 62mm y doblamos a la derecha
Ahora medimos 31mm desde la curva y doblamos hacia la izquierda.
Ahora medimos 31mm desde la curva y doblamos hacia la izquierda.
Medimos otros 31mm y doblamos hacia arriba.
Otros 31mm y hacia abajo.
Otros 31mm y hacia abajo.
Después que tengan el conector listo solo queda meterlo en el reflector y fijarlo con los tornillos

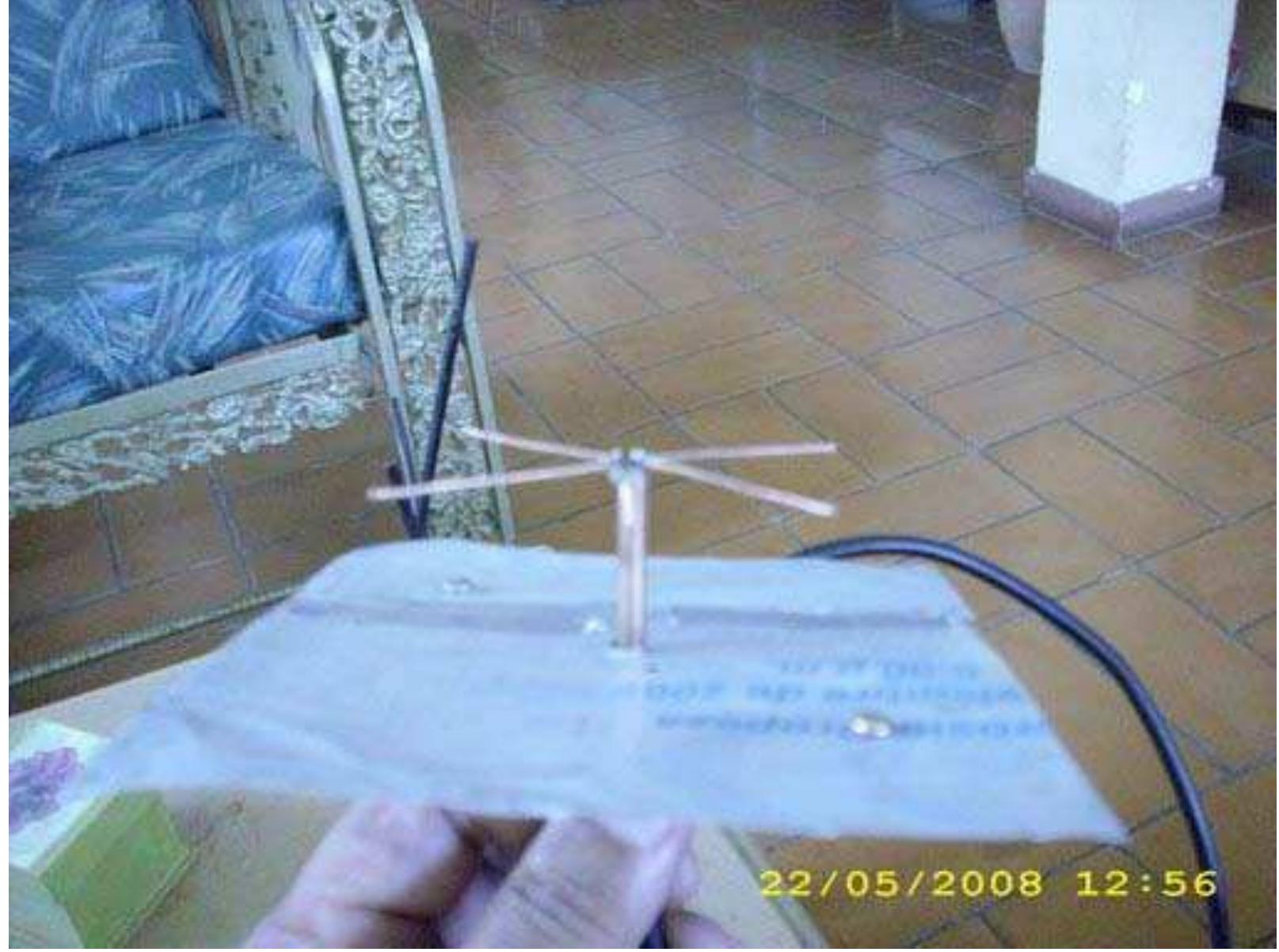

Fotografia de la antena:
Crimpée el conector Sma al extremo del coaxial. La antena esta lista.
Luego procedi a doblar las lenguetas en angulo de 90? asi:
Luego procedi a doblar las lenguetas en angulo de 90? asi:
Dibujo esquematizado de la antena

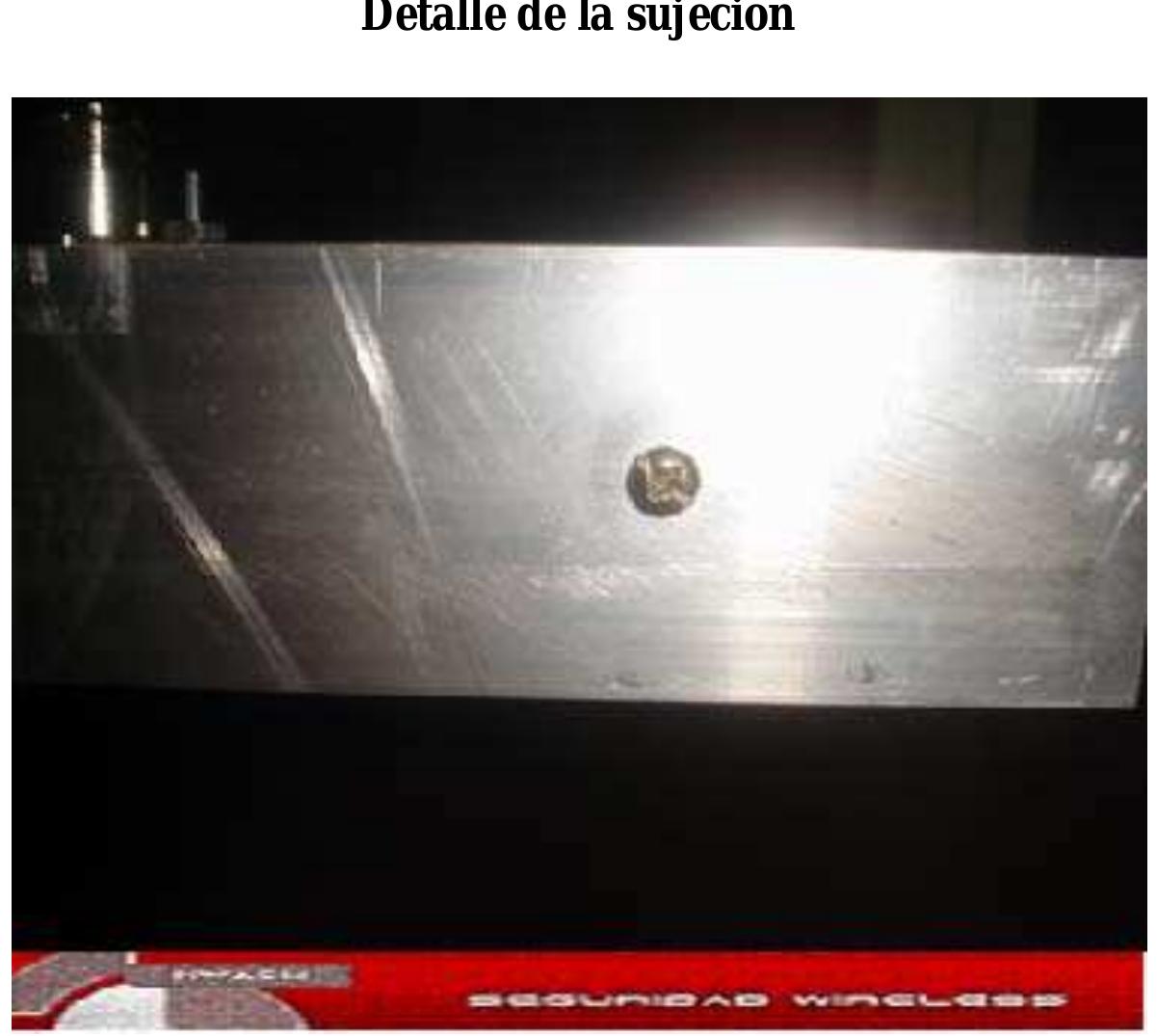

La antena fijada al reflector:
La altura de 75mm
Al tener la lamina a mano hacemos la medida con un plum6n y una regla.
By mythxing, shot with FinePix A900 at 2008-01-03
By mythxing at 2008-01-03
Colocarlo en un tripode
By mythxing, shot with FinePix A900 at 2008-01-03
y mythxing, shot with FinePix A900 at 2008-01-03
By mythxing at 2008-01-03

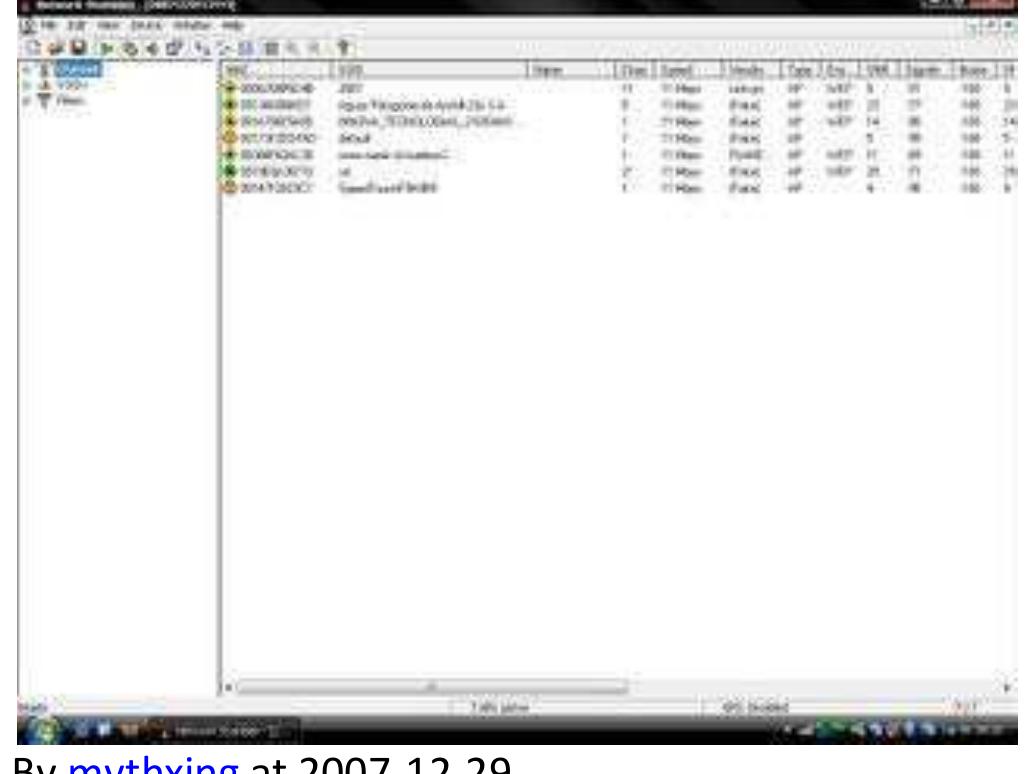

By mythxing at 2007-12-29
By mythxing, shot with FinePix A900 at 2008-01-03

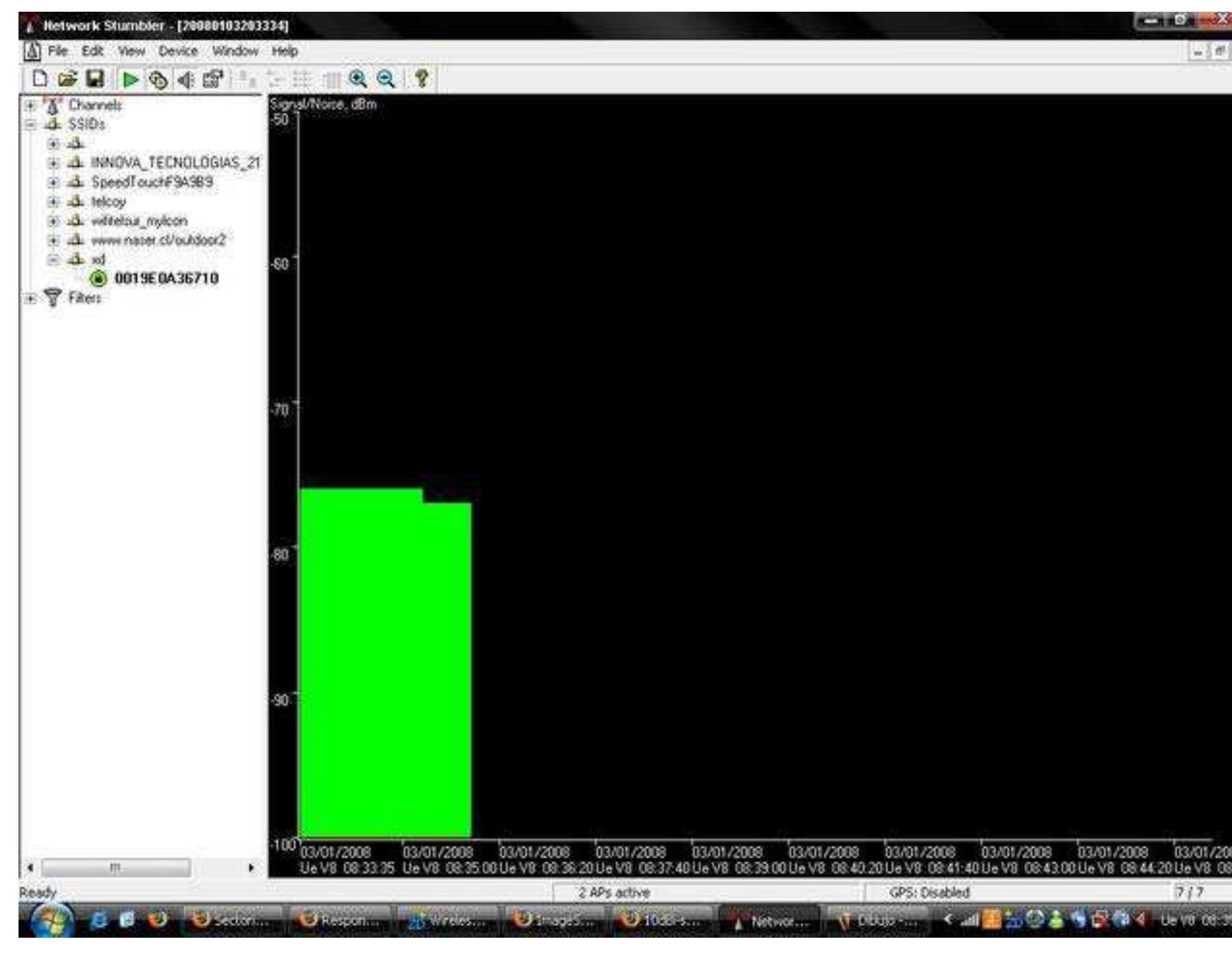

Aqui algunas pruebas hechas conectando la antena al ap.

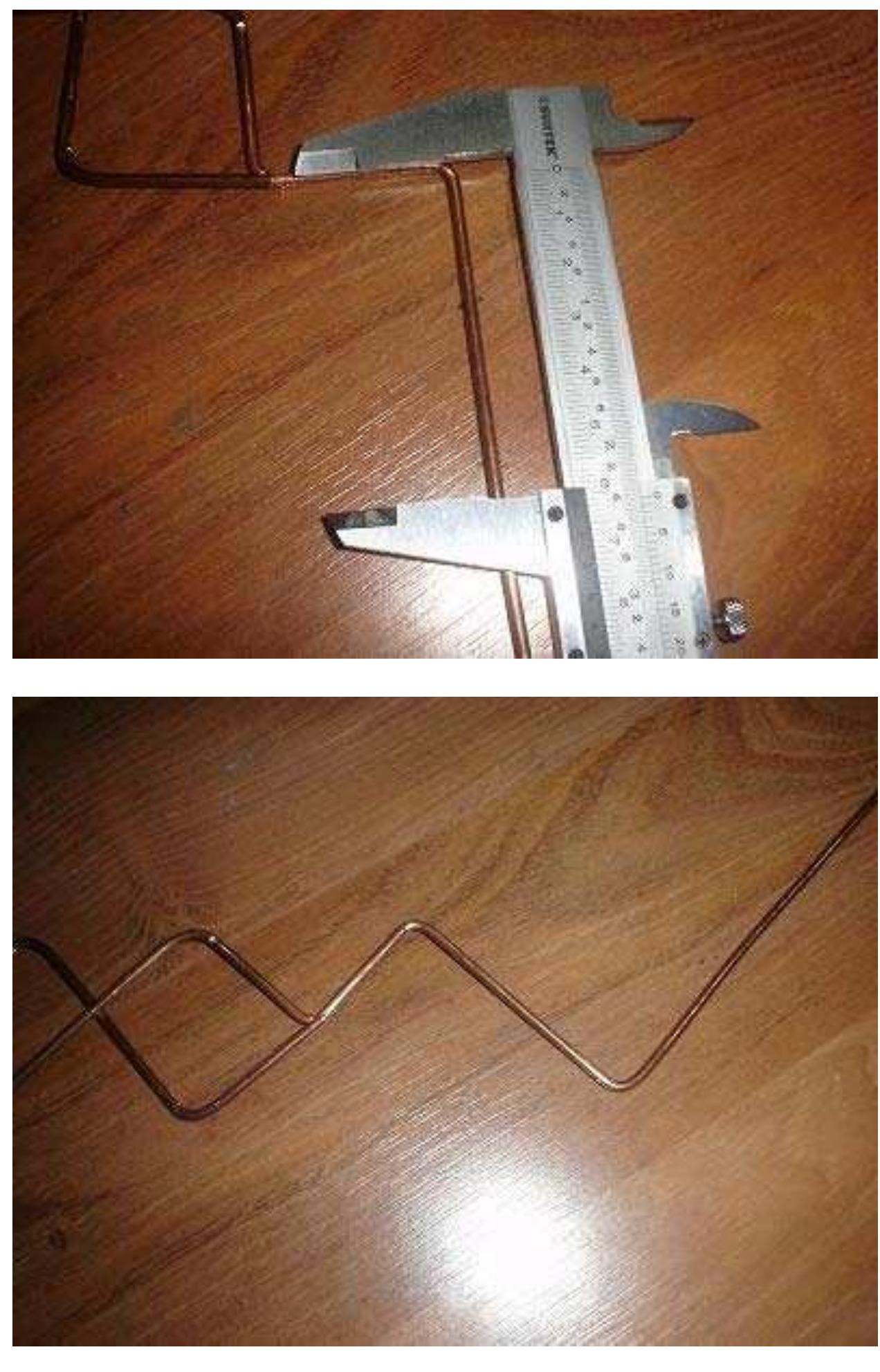

Tome el alambre de cobre y marque 8 segmentos de 30.5mm c/u.

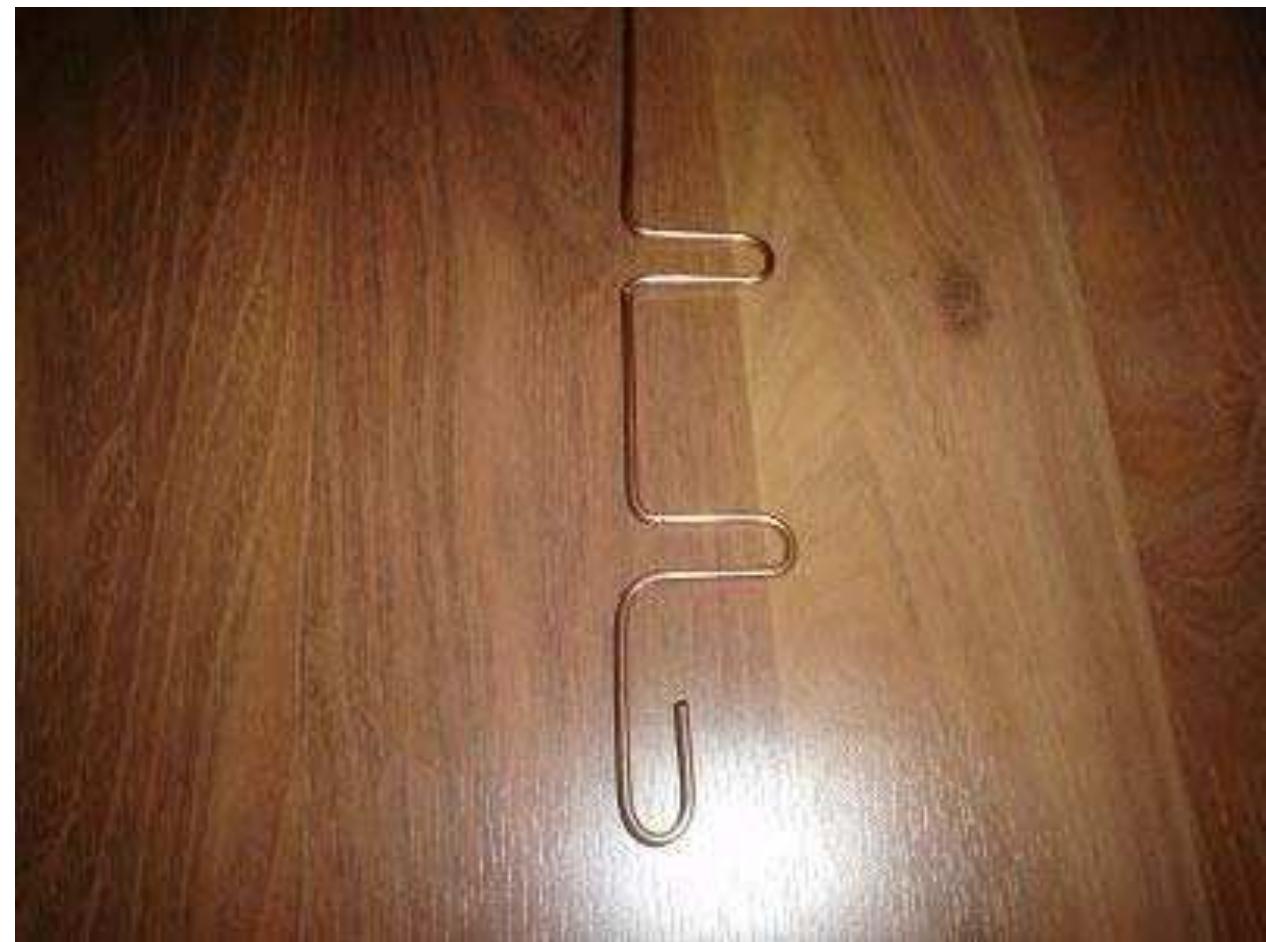

Luego, con la ayuda de un alicate haga los dobleces segun muestran las imagenes empezando en
Con el alambre sobrante corte un pedazo de unos 15cm y sodldelo en el vastago del conector |
hembra.
Con el alambre sobrante corte un pedazo de unos 15cm y sodldelo en el vastago del conector |
hembra.

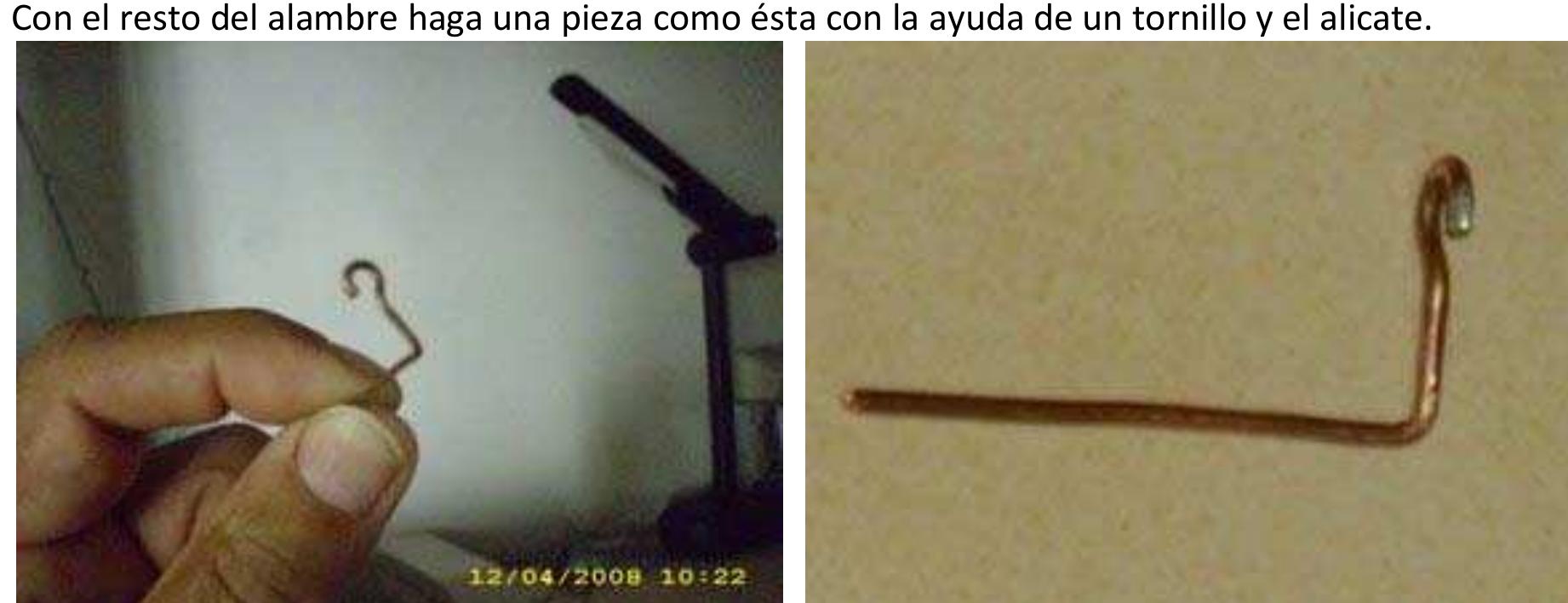

Con el resto del alambre haga una pieza como ésta con la ayuda de un tornillo y el alicate.
Con el resto del alambre haga una pieza como ésta con la ayuda de un tornillo y el alicate.
Una vez soldada la antena debe verse asi:
Una vez soldada la antena debe verse asi:
http://foro.seguridadwireless.net/index.php/topic,11540.0.html
Espero les sea de utilidad.
Con la ayuda de un tornillo de los que usara, haga una pieza como ésta.
Con la ayuda de un tornillo de los que usara, haga una pieza como ésta.
Una vez colocado el conector y los tornillos, fiie a uno de éstos la pieza descrita anteriormente y
deherd quedar asi:
Una vez colocado el conector y los tornillos, fiie a uno de éstos la pieza descrita anteriormente y
deherd quedar asi:

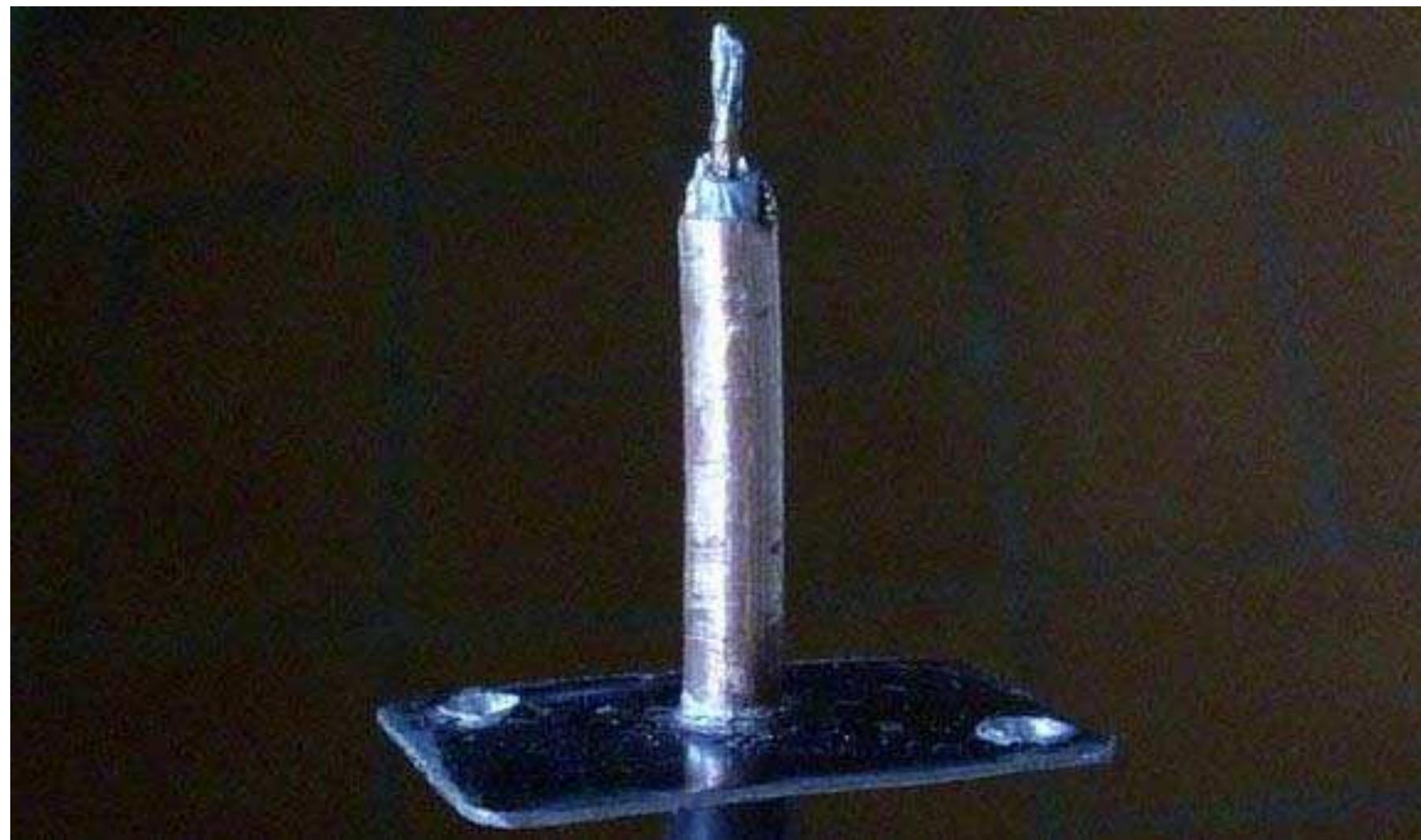

La parte segmentada en color amarillo es el tubo por donde se desliza el vivo del coaxial
Espero les sea de utilidad.
http://tache.unplug.org.ve/?page id=20

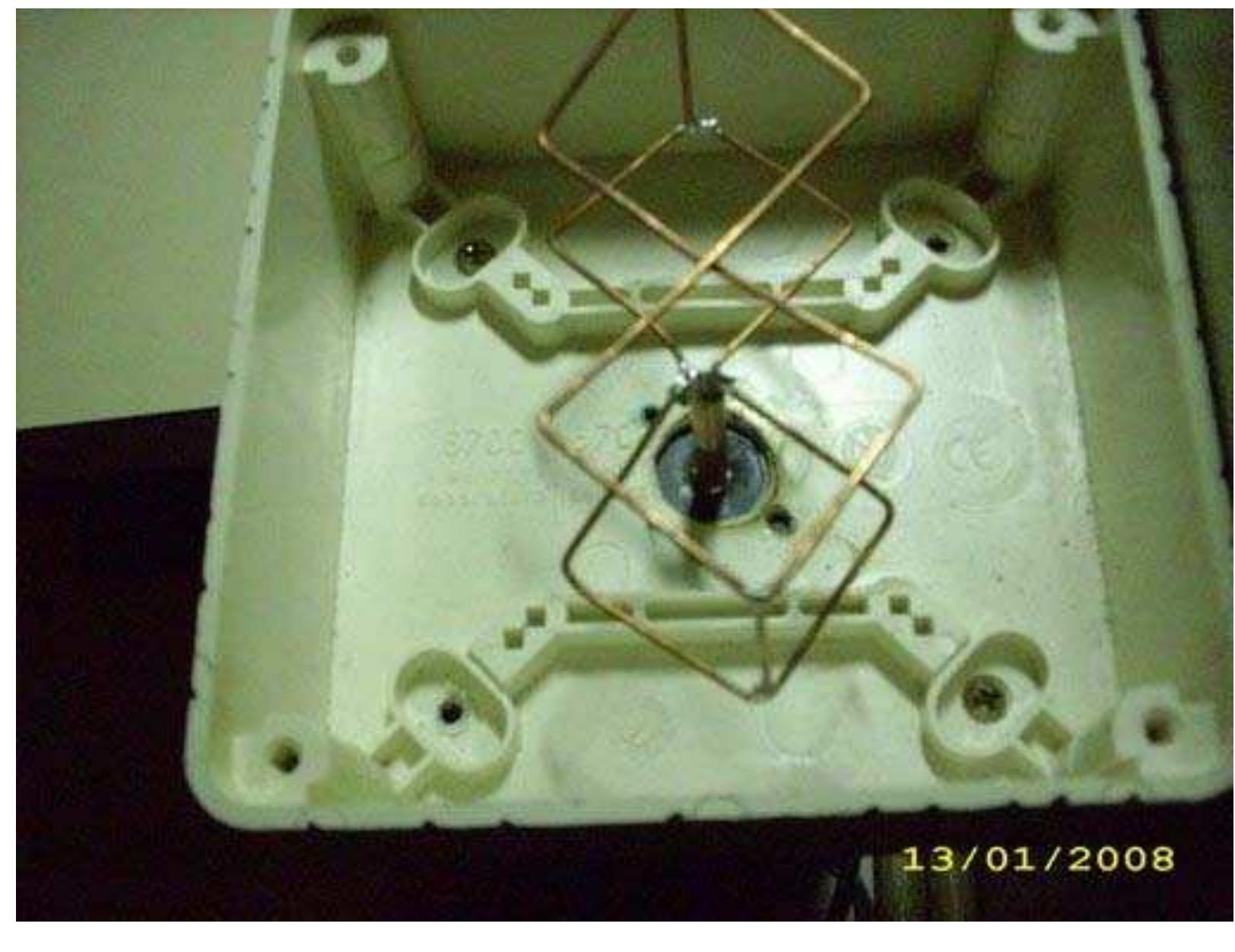

Una vez elaborada la biquad se solda al alimentador de 50 Ohmios
se aloja en una caja para redes y se le fija el reflector
Presentacion final:
Sencillo, éVerdad?... :-
